PROBLEMAS DE HARDWARE NO PROBOX

PARA QUEM TEVE ALGUM PROBLEMA NO HARDWARE DO PROBOX, TIPO ENTRADA SERIAL (RS232), FALTA DE VÍDEO, SOM BAIXO., OU PROBLEMA NA FONTE, AQUI VÃO ALGUMAS DICAS DE COMO CONSERTAR.

OBS.: APENAS UMA PESSOA COM CONHECIMENTO EM ELETRÔNICA E EQUIPAMENTO ADEQUADO DEVE TENTAR FAZER OS REPAROS OU TROCA DE COMPONENTES.

NÃO ENTENDO NADINHA SOBRE ESSES PROCEDIMENTOS, ENTÃO POR FAVOR NÃO ME PERGUNTEM NADA ALÉM DO QUE O POSTADO.

TODAS AS IMAGENS E DICAS FORAM RETIRADAS DO FÓRUM PROBOX: http://probox.forumup.com.br/ CRÉDITOS AO HERMAN, HOBBY E SHUTTDOWN.

SÓ ABRA E TENTE FAZER O REPARO NO RECEPTOR EM ÚLTIMO CASO.

PROBLEMA COM ENTRADA SERIAL DO PROBOX

Para quem tenta atualizar o receptor digital pela porta serial e não consegue efetuar comunicação com o PC, ou mesmo com o DONGLE, se após tentar todas as alternativas como testar outro receptor no PC ou outro DONGLE com o receptor, então o chip da porta serial de teu receptor está com defeito, neste caso convêm levar até um técnico de eletronica com a posse desta informação impressa.

Deve-se testar os dois transistores assinalados na figura antes de efetuar a substituição do CI ST232 por um CI MAX232 SMD que fica logo pertinho do conector serial


SOM BAIXO NO PROBOX 630

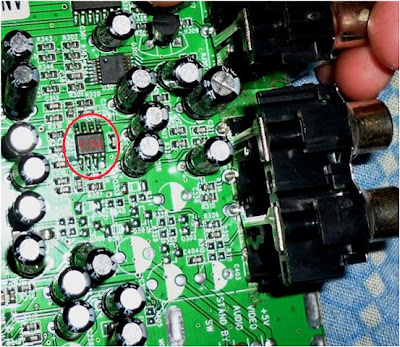

C.I. Identificado como U302. Responsavel pelo Som
Pode ser trocado por um LM 358 ou C 4558


PROBLEMA NA FONTE DO PROBOX

O circuito integrado SD4843 utilizado na fonte do PROBOX é uma raridade pra encontrar no Brasil, felizmente descobri que podemos utilizar um substituto, o CI KA5L0365R sem problemas, apenas efetuando uma ligeira modificação (CORTAR o pino 01 e ligar com o pino 08 antes de soldar o CI na PCI da fonte), caso soldem o CI sem cortar este pino, ele se apresentará como um CURTO e queimará o fusível!

SE CONSEGUIREM SUCESSO FAVOR COMENTAR, DÚVIDAS A RESPEITO NÃO PODEREI AJUDAR POIS NÃO TENHO CONHECIMENTO TÉCNICO.
Compartilhe este artigo :

+ comentários + 3 comentários

Anônimo
20 de dezembro de 2012 às 01:41

E ai pessoal só pra compartilhar, consegui resolver o problema do som do PROBOX 630 ultra "removendo completamente" o LM358... estranho né, mas ta funcionando 100% sem este CI... Vai ve colocaram ele ali so pra encomodar... Valeu Abracos

16 de agosto de 2013 às 17:19

Olá sobre o problema na fonte ,eu não entendo como fazer ,cortar pino 01 e ligar com o 08 .
o 01 e o 08 não solda é isso tenho que fazer um zanp????

16 de agosto de 2013 às 18:52

Essa parte eu não entendo, só postei o tutorial que achei na internet, os créditos são do shutdown
